ZY-WARP200 玻璃翹曲度測試儀
一、儀器概述
本儀器是一種專用于檢測手機玻璃蓋板、平板電腦玻璃蓋板平坦度的高精度自動測量設備，是按照三星公司對玻璃平坦度的檢測標準進行設計，具有操作簡單、算法獨特、測試效率高的特點。
嚴格地說，每一片玻璃蓋板不可能完全是一個平面，所以它的平坦程度必定會影響后續與觸摸面板的貼合。目前常用檢測平坦的儀器是塞尺，是一種基于大理石平臺的人工接觸式檢測裝置，檢測效率低，容易對玻璃表面造成劃傷，且人工檢測的結果不穩定。而我司的平坦度測試儀是基于獨特算法設計的，能最準確反映玻璃的平坦程度。該儀器采用激光非接觸測量，所以完全可以做到表面無劃傷，測量精度和效率高，操作簡單。
ZY-WARP200在ZY-WARP100的基礎上做了改進，采用了00級大理石平臺作為測試臺面，軟件上也做了優化，從而保證了更高的測量精度。
二、儀器結構

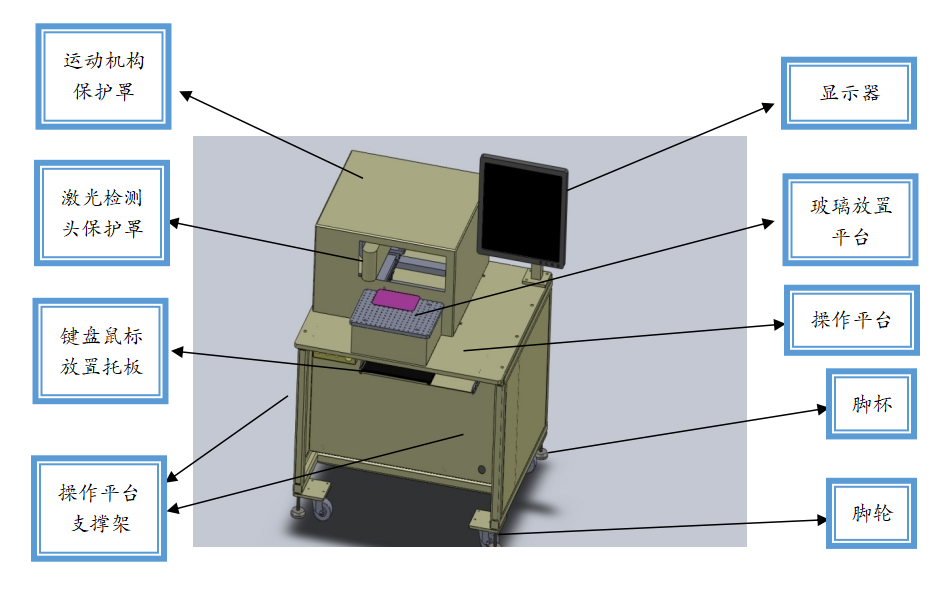

1、機械結構
2、電氣控制部件
采用計算機控制方式，主要部件清單如下：
|
控制計算機 |
電腦主機，17寸液晶顯示器 |
|
控制卡 |
雷賽四軸運動控制卡 |
|
伺服電機及驅動器 |
松下A5，100W |
|
激光傳感器 |
基恩士，測量線性度0.005mm |
|
斷路器 |
西門子 |
|
接觸器 |
施耐德 |
|
按鈕、蜂鳴器 |
MiSUMi |
三、性能指標
|
儀器型號 |
ZY-WARP200 |
|
適用對象 |
手機玻璃蓋板、平板玻璃蓋板等透明物體 |
|
測試范圍 |
長：10mm~290mm |
|
測試原理 |
光干涉 |
|
重復精度 |
0.01mm |
|
測量精度 |
0.01mm |
|
測試效率 |
520片/小時（以5.5寸玻璃蓋板為例，測量9個點） |
|
額定功率 |
0.5kw |
|
電源電壓 |
單相220V（波動范圍±10%），50Hz |
|
使用環境溫度 |
0-45℃ |
|
使用相對濕度 |
38%~85% |
|
外形尺寸 |
880mm（長）×860mm（寬）×1270mm（高） |
|
整機重量 |
300kg |
四、配置清單
1. 翹曲度測試儀主機1臺
2. 電腦1臺（包含主機、顯示器、鼠標、鍵盤）
3. 校準玻璃1塊
4. 軟件加密狗1只
5. 腳踏開關1只
五、使用注意事項
1. 儀器通電前必須可靠接地，接地電阻≤4Ω；
2. 操作者必須經過培訓且合格才能操作本儀器；
3. 嚴格按照操作步驟操作，不得隨意修改測試參數；
4. 當蜂鳴器長響時，應立即按下“緊急停止”按鈕，直至故障排除才能復位。
