一、三坐標測量機配置清單

二、技術描述

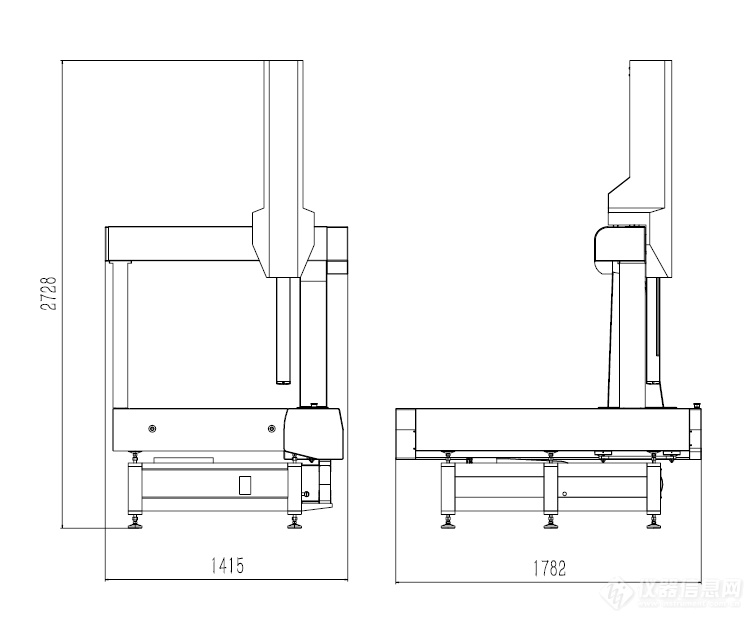

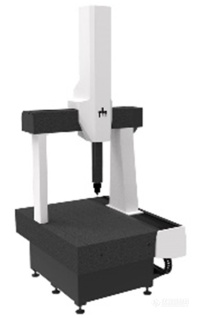

1、主機

整機采用經典移動橋式結構，提供多種尺寸形式，高剛性四面環抱氣浮導軌設計保證了最優的動態性能，是高效測量與精密測量的完美結合。

技術特點

• 整機結構經有限元優化設計，剛性好、質量輕；

• Y軸和工作臺采用高穩定性花崗巖，對溫度變化不敏感；

• 高剛性四面環抱氣浮導軌設計保證了測量精度和長期穩定性；

• X軸、Z軸可選精密陶瓷或花崗巖橫梁，高剛度優化設計；

• 采用高性能直流伺服電機驅動，無齒形嚙合傳動方式，保證了傳動的敏捷性、精準性、穩定性；

• 三軸均采用高分辨率光柵及讀數頭；

• Z軸采用專用低摩擦氣缸平衡重量；

• 開放式結構，方便工件裝卸；

環境條件要求

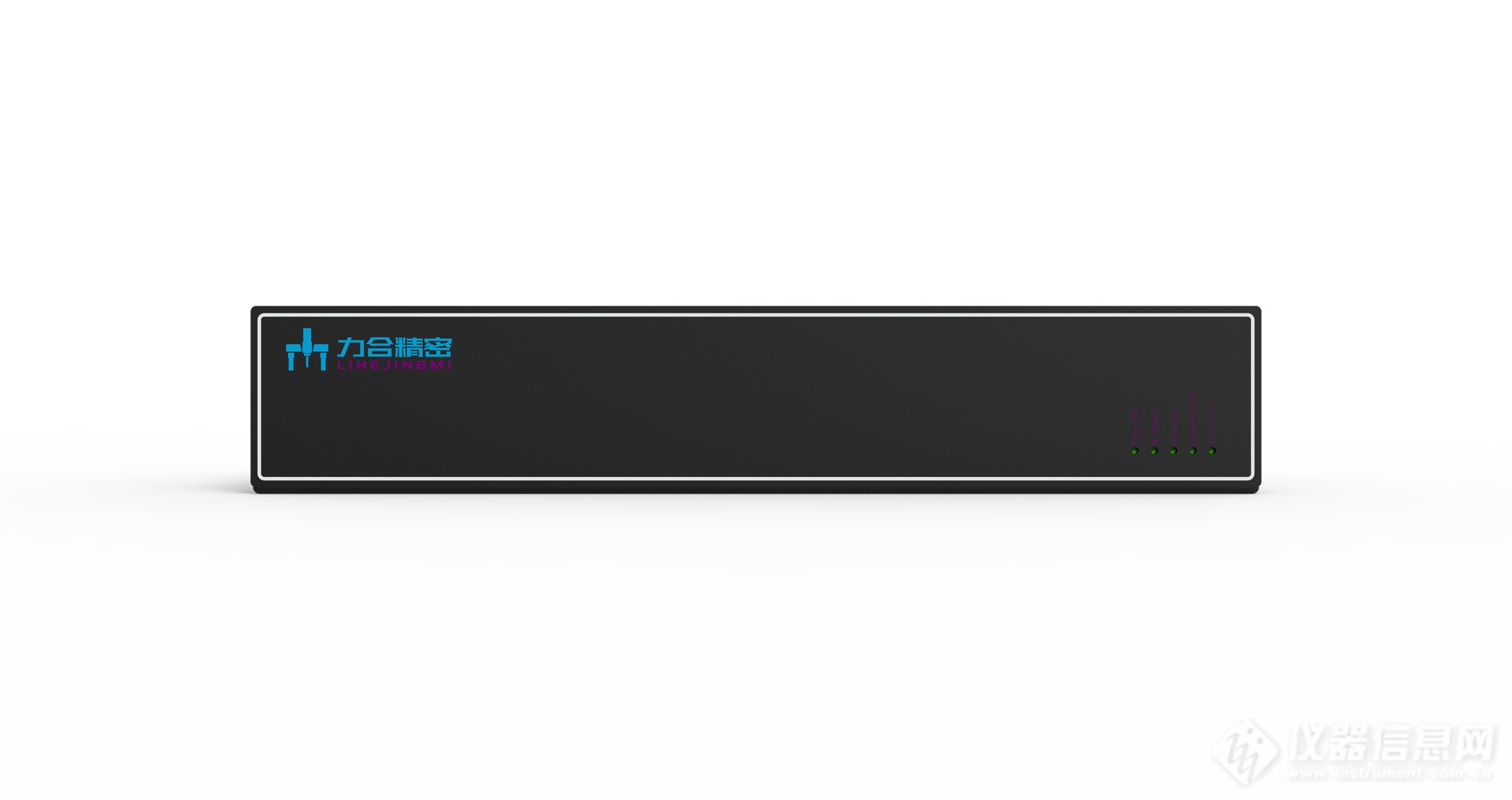

2、控制系統MACC3000

產品描述

MACC系列是驅動控制一體化集成的高速高精密控制系統，適用于多種類型三坐標測量機。內置高性能DSP運動控制器和電機驅動器，集成觸發信號接口和分度式測座接口。整機結構緊湊，連接線纜少，可實現高速、高精度運動控制，并保證精確的測量結果。

技術特點

• 采用功能模塊化、接口標準化設計；

• 高集成度，采用驅控一體設計，電機驅動，結構緊湊；

• 高可靠性，所有產品都經過嚴格的環境測試，確保工作可靠性；

• 性能優異，集成DSP和FPGA，運動控制能力優越，測量數據精確；

• 使用方便，軟件設置使用向?qū)В敢脩舴奖愕卦O(shè)置和調節參數；

• 采用國際標準I++DME接口，適應多種通用DMIS軟件。

3、測頭系統：CZ10T多功能自動測座+CF20觸發式測頭

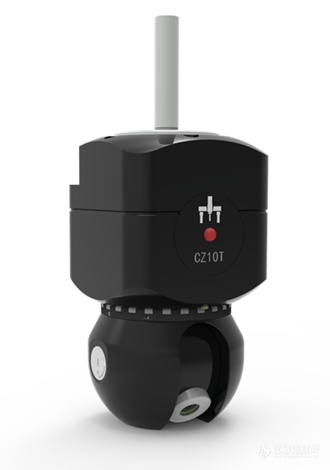

CZ10T測座產品描述

CZ10T分度式自動測座可實現俯仰、偏擺二軸的旋轉運動及定位，與雷尼紹PH10T測座可互換使用，兼容本公司的CF20、CF200等觸發式測頭。作為全新一代高精度、高效率測頭使用的測座，可實現復雜零件的快速和精密測量，不需要過多人為干預。在空間720個位置上實現快速定位測量，從而使三坐標測量機具備5軸測量能力。

CZ10T測座技術特點

• 位置重復性：0.5μm（2σ）；

• 運行速度：3.5s / 90°；

• 定位角度：

• A軸0°～105°，7.5°分度共15個位置，

• B軸±180°，7.5°分度共48個位置；

• 空間定位點：720個；

• 兼容測頭種類：CF20，CF200，TP20，TP200；

• 尺寸：長113mm，寬62mm；

• 重量：645g；

• 兼容雷尼紹PH10T測座及控制器

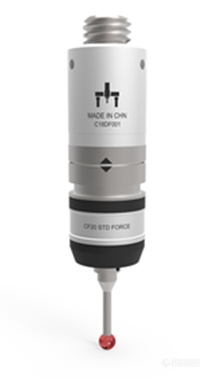

CF20觸發式測頭

產品描述

CF20觸發式測頭是一種5向或者6向接觸觸發式測頭，包括上、下兩個模塊，即測頭本體和測針吸盤。上、下模塊設計方便人工/自動更換測針，并且無需重新標定，極大節省測量時間。

CF20測頭可與雷尼紹TP20測頭互換使用，兼容本公司CZ10M/CZ10T分度式測座或雷尼紹PH10M/PH10T測座。

CF20測頭還有磁場敏感型CF20-N，供使用自動換針架的用戶選擇。

CF20測頭技術特點

• 應用場合：自動CMM或半自動CMM；

• 預行程變化量：根據測量不同，±0.5～2.0μm

• 測針更換重復性：自動CMM，±0.5μm

•                 半自動CMM，±1.0μm

• 測針接口：M2

• 最長允許測針：70mm

• 測座接口：M8

• 外形尺寸：5W，直徑13mm、長度40mm

6W，直徑13mm、長度50mm

4、軟件系統：Super-DMIS

產品描述

Super-DMIS軟件界面直觀、性能強大、簡單易用等特點。軟件內置功能豐富，軟件符合DMIS標準5.2國際標準。

技術特點

• 友好簡潔的用戶界面，點擊編輯加彈放窗口輸入，支持中、英語種界面，以及在線幫助功能。

• 支持脫機和聯機兩種狀態，支持脫機編程數據處理，DMIS格式文件的導入導出。

• 幾何元素的測量，可以實現包括點、線、面、圓、球、圓柱、圓錐、鍵槽等。

• 形位公差測量，可以進行包括直線度、平面度、圓度、圓柱度、垂直度、傾斜度、平行度、位置度、對稱度、同心度等形狀與位置公差的計算。

• 可完成軟件系統環境優化設置功能，初始界面規則指導功能，幫助用戶快速熟悉軟件。

• 坐標系統找正管理功能：工件坐標系找正方法如PLP(3-2-1)找正的建立、轉換、存取功能。

• 內置圖形報告一體化，多種可視化測量結果的保存、報告輸出、虛擬打印及特征測量檢測報告輸出，測量數據和圖形的實時顯示-能夠?qū)崟r(shí)進行元素的測量預覽和軌跡探測。

• 支持I++通用標準。

• 符合ISO標準的公差評判要求的功能。

• 測量軟件采用智能化的模塊設計方法，可方便地加掛專用測量軟件及可滿足用戶CAD系統接口的二次開發需求。

三、測量機的安裝與驗收

• 我公司負責免費安裝、調試，完成后由雙方組成驗收小組共同進行測試驗收。

• 貨物運抵交貨地點后，箱內物品由雙方在約定時間一次性共同開箱驗收，如發現缺少、損壞部件，我公司及時補交給采購人，如因此造成拖延，采購人有權按延期交貨索賠。

• 我公司提供完好、全新的原包裝產品（包括零配件），隨機技術資料齊全。產品符合國家質量檢測標準，具有生產日期、廠名、廠址、產品合格證等。

• 進行測量機的安裝時，需在滿足“安裝使用環境要求”符合標準規定的情況下才能進行，我公司同用戶共同負責測量機安裝現場的最終驗收，最終的驗收將根據ISO10360-2檢定規程執行。

• 設備驗收合格后，由雙方共同簽署、蓋章《三坐標測量機驗收?qǐng)?bào)告》。如用戶請第三方機構進行驗收，驗收費用由用戶負擔。

• 采購方應提供內部運送、拆裝支持和相應的機器吊裝設備，我公司負責機器吊裝設施及內部運送和拆裝過程中的技術指導。

• 貨到現場后，因甲方（買方）原因造成的延期裝調、培訓以及驗收超過3個月（即90天）的，乙方（賣方）不承擔相應責任，并視同設備驗收合格。

四、培訓

• 我公司負責對測量機操作人員進行系統使用和坐標計量技術的基本培訓，參加培訓的人員一般要求具備計量基礎知識、計算機應用知識及英語基礎。

時間        : 3-5個工作日

地點        :客戶現場

參加人數    : 5人

• 培訓認證：培訓結束由我公司培訓中心及上崗認證領導小組進行考試，合格后頒發《三坐標測量機操作合格證》。

五、服務條款

• 質保期：從安裝驗收合格之日起 12 個月，免費維修；

• 質保期外：我公司采取定期回訪與電話咨詢相結合的售后服務制度，力求及時發現并解決用戶使用中存在的困難和問題；

• 維修費用：我公司終身以成本價為用戶提供設備保修服務。

• 質量承諾：在質保期內，若設備發生故障確認為質量問題導致，我公司承諾免費維修維護；

• 服務承諾：如我公司接到用戶設備故障請求服務電話，在2小時內予以響應，如有必要在48小時內派技術人員赴現場解決問題。

• 客戶服務熱線：400-877-8581，我公司及時配合解決在使用中遇到的軟硬件問題。

六、三坐標測量機驗收辦法

依據國家計量標準JJF1064-2010《坐標測量機校準規范》執行。
