什么是接觸角？

KZS-10款產品介紹

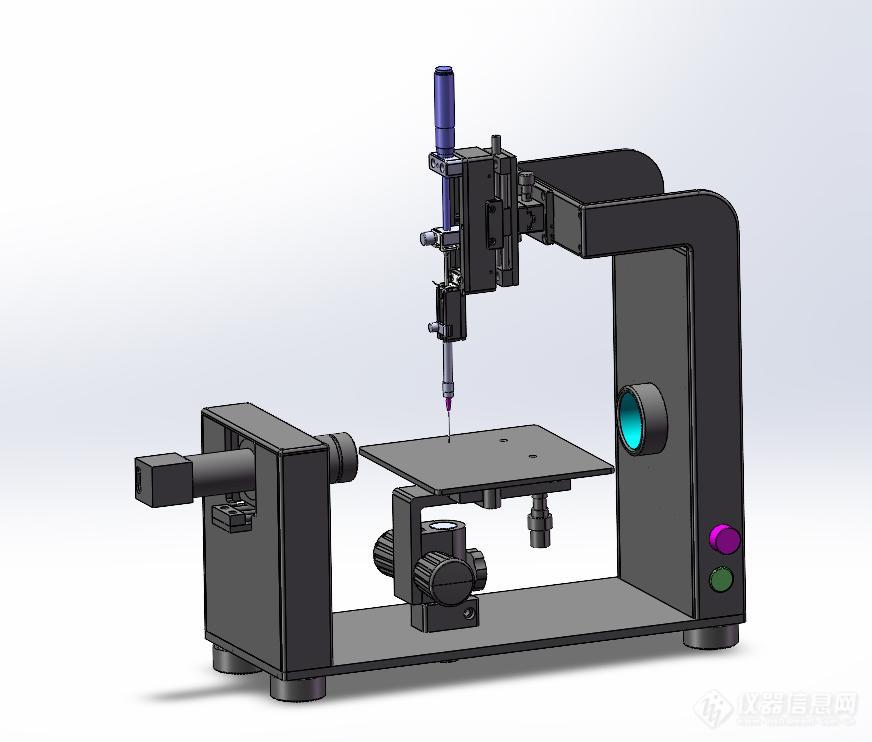

首先我們詳細的拆解它的硬件部分：

第一部分：結構，采用航空鋁材；由CNC雕刻成型。

第二部分：注液系統；采用直入式的滴液方式，手動滴液，由高精密微分頭控制；滴液精度0.1ul。

第三部分：光學系統；采用專業的無失真成像系統，像素在300萬，CCD幀率在100幀/s；能保證更加清晰的成像；

第四部分：光源系統：采用LED工業級的冷光源；連續使用壽命在30000小時以上。

第五部分：三維平臺：它的移動精度在0.1mm，平臺尺寸可以根據客戶需求定制；三維移動距離在XYZ軸50mm*60mm*80mm；也可以根據客戶要求定制；同時還可做高溫與傾斜平臺的拓展。

除了硬件，KZS-10的軟件部分同樣重要，手動型接觸角軟件測試功能有兩個模塊：

第一個接觸角測試：接觸角測試方法有圓環法測試；橢圓法測試；1/2θ法測試；寬高法測試，可以進行靜態接觸角測試；動態接觸角測試；單張與連續拍攝功能。

第二個表面能測試：40多種液體數據庫；可添加液體數據模塊；多種表面能測試方法，

可拓展表界面張力測試；黏附功測試功能。

最后生成模塊化報告模版，可生成多種接觸角報告模版

如何測量接觸角？

接觸角可以指示液體在表面上的擴散程度（或擴散程度）。在配制油墨時，接觸角提供了一個有用的指標，表明油墨的改性將如何影響其擴散。

接觸角可大可小，具體取決于所研究材料的物理性質。下圖顯示了表面上的三種不同的液滴。最左邊的液滴具有較大的接觸角，因?yàn)樗粫?huì)鋪展在固體表面上。最右邊的液滴具有較低的接觸角，因?yàn)樗鼣U(kuò)散得很好。這種擴散被稱為“潤濕”，當液滴沉積在表面上時，要么“潤濕”要么“去濕”。

表面張力

液滴的表面張力由其組成分子之間的相互作用決定。液滴中的分子如下圖所示。在大部分液滴中，分子間力從各個側面平等地作用在分子上。然而，在液滴表面，外側不存在液體分子。

液滴表面張力

液滴的表面張力

表面的分子比本體中的分子彼此結合得更牢固，因?yàn)樗鼈儾粫?huì)被從各個方向拉動。這意味著物體穿透表面比物體一旦浸沒在主體內移動更困難。

如何測量接觸角？

測量包括兩個步驟：記錄和分析。執行接觸角測量所需的設備非常簡單。最常見的方法使用三個基本組件：

測量的第一步是獲得平坦表面上的液滴的圖像。設計測量系統的光學器件時需要考慮幾個因素。

測量的技巧、技巧和局限性是什么？設置基線的最簡單方法是找到液滴在基板表面反射時垂直鏡像的點。模糊的液滴很難測量。如果你不能很好地看到液滴，那么找到基線就更困難了，如果液滴模糊，請嘗試擰緊和擰松相機鏡頭以對其進行對焦，或者嘗試將基材移近或遠離相機-直到焦點對準。如果基線位于正確位置下方，您將開始檢測液滴反射的邊緣。下圖顯示了這將如何使液滴邊緣的多項式擬合變形，其中反射液滴的邊緣由藍色圓圈顯示?；€處多項式的梯度將為負，接觸角將是錯誤的。

我們以電解液和電極片為例，解答一下詳細的測試過程。用我們KZS-20科研型設備對客戶樣品進行潤濕性的分析：在分析前需要做好準備工作，首先將電解液裝置于接觸角針管中；再將電極片裁剪至合適大小尺寸，放置于載物臺上，最后進行分析。

分析步驟一共分為四步:

第一步滴液；液滴體積在軟件上設定為行業標準2ul；點擊量滴或者使用快捷鍵“D”進行滴液。

第二步接液：調整載物臺；讓樣品去接觸到液滴；（這里切記不能讓液滴從上到下滴落下來，會有重力影響水滴失真）

第三步軟件分析：分析分為兩種：第一種靜態接觸角：液滴接落后馬上截圖，軟件一鍵自動擬合

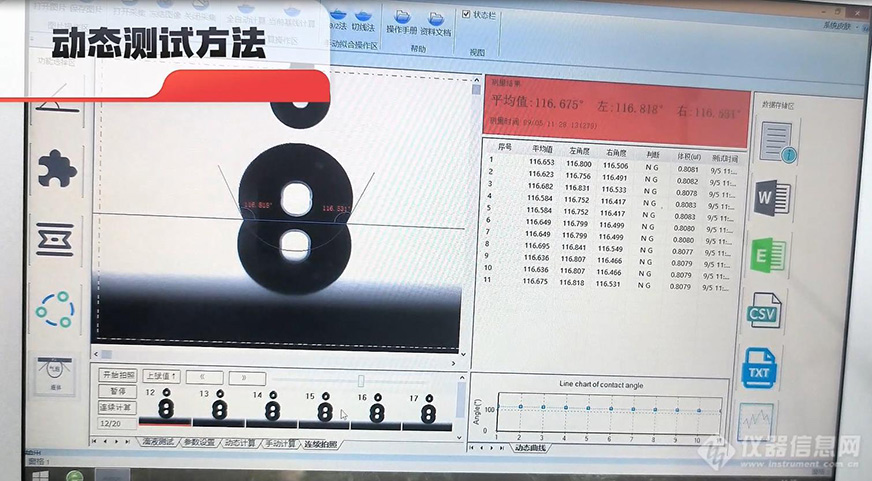

第二種動態接觸角：先設置需要的參數；需要拍攝多少張圖片，間隔時間多久拍攝一張；設置完成后，開始解落液滴；然后點擊拍攝；取想要的單張圖片或時間段圖片進行分析。（這里我們是看他變化過程，電解液到電池薄膜上變化是很快的，）

第四步生成報告：報告分多鐘模式，選擇您想要的模版進行報告生成。

這就是電解液到電極片上的整個接觸角分析過程。
